Исторические заметки: ЗИЛ-157 – король бездорожья

Брутальная внешность ЗИЛ-157 даже на рисованных проспектах «Автоэкспорт» убеждала клиентов в непревзойдённой проходимости

Проходимость этого грузовика, продержавшегося на производстве свыше 30 лет, и сейчас можно назвать выдающейся. Путь к его созданию был долгим и трудным, однако все, кто работал за рулем этих вездеходов, вспоминают их добрым словом. Многочисленные версии модели ЗИЛ-157 можно было встретить и на Крайнем Севере, и на стройках Сибири, и на прокладке трубопроводов в Средней Азии, и, конечно, в армиях многих стран мира. Бесспорно, это была одна из достойных отечественных разработок, и она заслуживает, чтобы о ней помнили.

В конце 1930 годов, когда неизбежность Второй мировой войны не вызывала сомнений, конструкторы европейских заводов, выпускающих армейские машины, ломали голову над тем, как повысить проходимость автомобилей. Их старания не остались незамеченными и в СССР, ведь вопросам повышения обороноспособности уделяли серьезное внимание. Наибольшие успехи в этом деле были достигнуты на Горьковском автозаводе, где впервые были освоены в производстве шарниры равных угловых скоростей, превращавшие передний мост автомобиля в ведущий. Заслуга коллектива конструкторов под руководством Андрея Александровича Липгарта состоит и в том, что, испытав различные двухосные и трехосные грузовики, они доказали, что полноприводные машины должны иметь односкатную ошиновку, шины со специальным протектором для различных условий движения по местности, особую развесовку по осям и т. д. Жаль, что война помешала реализации планов по выпуску семейства вездеходов, а после войны страна получила лишь один двухосный полноприводный грузовик ГАЗ-63, правда, обладавший уникальной проходимостью.

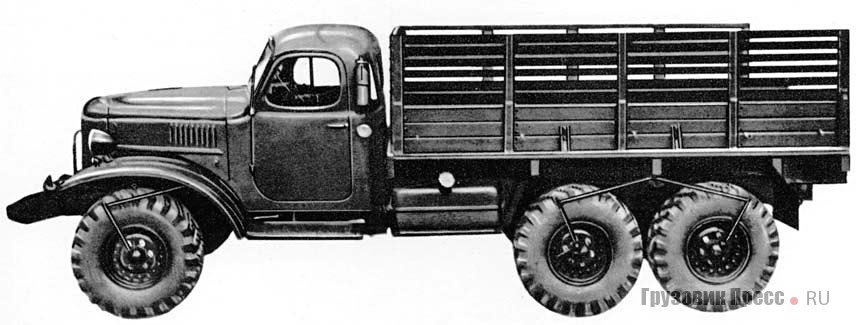

ЗИЛ-157 1958 г. выпуска с системой подкачки воздуха первого поколения

ЗИЛ-157 с усовершенствованной системой подкачки воздуха

На Московском автозаводе им. Сталина до войны успели выпустить небольшую партию двухосных грузовиков повышенной проходимости ЗИС-32. В конце 1940 годов конструкторы стремились создать советский «Студебеккер US 6х6», взяв за основу его технические особенности и базируясь на агрегатах нового 4-тонного грузовика ЗИС-150. Как известно, эти легендарные вездеходы с двускатными задними колесами отлично зарекомендовали себя в боях с фашистами, в том числе и в качестве носителя знаменитых пусковых установок «Катюша».

Трехосный ЗИС-151, к великому огорчению его создателей, оказался много хуже «Студебеккера». Поставленный на производство в апреле 1948-го он через год во время длительного пробега по весеннему бездорожью значительно уступал по проходимости и лендлизовскому прототипу, и вездеходам ГАЗ-63, которым не раз приходилось вытаскивать ЗИСы из грязи и снежного плена. Тяжелые машины (масса ЗИС-151 превышала массу «Студебеккера» на тонну) с небольшими по размеру колесами и недостаточным дорожным просветом, маломощными двигателями и задними мостами с двускатной ошиновкой в среде испытателей получили прозвище «утюгов», заставлявших водителей снимать вторые скаты и толкать застрявшую машину другим автомобилем, благо конструкция специальных задних бамперов это позволяла. В воспоминаниях испытателей можно прочесть, что густая жидкая грязь легко залепляла задние колеса, превращая их в четыре бочки, беспомощно вращавшиеся в грязевой массе. Снимать залепленные грязью внешние скаты, отковыривая ломом грязь, было сущим мучением, однако это было необходимо для повышения проходимости. Двухскатные колеса требовали больше мощности от двигателя, так как они прокладывали дополнительные колеи, в то время как у ГАЗ-63 задние колеса шли точно по колее передних.

ЗИС-151

ЗИС-157
Грузовик с советским ноу-хау

Ошибки необходимо было исправить в кратчайшее время, тем более что грузовики ЗИС-151 поступали в армию, а пути решения проблем не выглядели туманными. В 1950 г. началось производство бронетранспортера БТР-152 на базе модифицированных агрегатов ЗИС-151, но уже с односкатной ошиновкой всех колес с шинами большей размерности. На заводе были созданы экспериментальные образцы грузовиков ЗИС-151 с односкатными колесами и единой колеей мостов, развернулась работа по повышению мощности двигателя, увеличению надежности других агрегатов, конструированию лебедок. Но основные надежды, связанные с кардинальным повышением проходимости, возлагались на создаваемую (впервые в мировой практике) систему централизованного регулирования давления воздуха в шинах. Шинникам было поручено разработать конструкцию и освоить выпуск специальных шин, допускающих движение автомобиля при временно сниженном давлении воздуха в них. В итоге была разработана шина размером 12.0018 (диапазон давления воздуха 3,0…0,5 кгс/см2), допускающая возможность работы при переменной величине радиальной деформации до 35% высоты профиля, тогда как у обычных шин радиальная деформация составляет не более 13%. Шина отличалась повышенной эластичностью, достигнутой за счет увеличения на 25% ширины профиля, сниженным до восьми слоев корда в каркасе и применением специальных прослоек из очень мягкой резины.

Седельный тягач ЗИЛ-157В

При уменьшении давления воздуха в шинах увеличивается деформация и снижается удельное давление на грунт. Вследствие этого уменьшается глубина колеи и соответственно снижаются затраты энергии на образование колеи или снижается сопротивление грунта качению колес. Правда, двигаться при давлении воздуха 0,5 кгс/см2 можно было только на скорости не более 10 км/ч.

Изменение давления в шинах осуществлялось водителем с помощью централизованной системы, позволявшей регулировать и доводить при необходимости давление до нормы во всех шинах во время движения машины. Применение подобной системы особенно понравилось военным. Дело в том, что с этой системой живучесть автомобиля была выше. Движение грузовика можно было продолжить и в случае повреждения отдельной шины, так как система подкачки компенсировала падение в ней давления воздуха.

Вид на панель приборов. Справа внизу блок кранов системы регулирования давления воздуха в шинах

Испытания новой системы полностью подтвердили теоретические изыскания, и при разработке нового автомобиля ЗИЛ-157, сменившего в 1958 г. на конвейере вездеход ЗИС-151, выбор был сделан в пользу новой шины размером 12.0018. Как следствие, конструкторам пришлось кардинально пересмотреть компоновку вездехода. Уменьшение числа колес с 10 до 6 позволило избежать установки двух запасных, которые крепились на ЗИС-151 вертикально за кабиной. Данное решение привело к ликвидации за кабиной колесодержателей и дало возможность придвинуть платформу к кабине, а сзади укоротить раму на 250 мм, из-за чего уменьшилась габаритная длина грузовика на 330 мм при прежней величине колесной базы. Единственному запасному колесу нашлось место под платформой.

Оптимизация компоновки грузовика ЗИЛ-157 улучшила распределение массы по осям, при этом масса машины снизилась на 100 кг.

Подвод воздуха в шине с внутренней стороны колеса

Система регулирования давления воздуха в шинах

Сначала на автомобилях применяли систему регулирования давления воздуха в шинах с внешней подводкой воздуха трубочками с шарнирными соединениями, но очень скоро проявились серьезные недостатки этой конструкции. Во время движения вездехода по бездорожью выступающие наружные трубки повреждались, уплотнение ступицы в узле подвода воздуха оказалось плохо защищенным от грязи, а монтаж и демонтаж колес вызывал большие затруднения. В результате почти сразу после начала выпуска автомобиля узел подвода воздуха к шине был переработан в пользу подачи воздуха с внутренней стороны колеса.

Ступица переднего колеса с шарниром равных угловых скоростей

Передний мост

Тележка задних мостов на балансирной подвеске

Задний мост

Схема шасси ЗИЛ-157
Модернизация силового агрегата

Опыт эксплуатации автомобилей ЗИС-151 выявил их низкие тяговодинамические качества, особенно при буксировке прицепа, моторы часто перегревались, грузовик расходовал много топлива, имел низкие средние скорости движения на дорогах с твердым покрытием, при этом надежность работы узлов совершенно не устраивала эксплуатационников. Все это необходимо было исправить при создании ЗИЛ-157. Использование алюминиевой головки блока на рядном нижнеклапанном 6-цилиндровом двигателе рабочим объемом 5,55 л позволило повысить степень сжатия с 6,0 до 6,2, что вместе с установкой нового карбюратора дало повышение мощности с 92 до 104 л.с. при 2600 об/мин и максимального крутящего момента с 304 до 334 Н·м. Значительному изменению подверглась и система охлаждения, которая получила шестилопастный вентилятор и новый радиатор. В конструкцию мотора были внедрены новый масляный насос, новые уплотнения коленвала, уплотнения водяного насоса, замкнутая система вентиляции картера, была модернизирована подвеска силового агрегата и др., что повысило его эксплуатационные свойства. Конструктивные мероприятия привели к снижению расхода топлива автомобиля ЗИЛ-157 на 7…22% в зависимости от дорожных условий.

Силовой агрегат автомобиля ЗИЛ-157

В процессе производства двигатель автомобиля подвергался модернизации еще дважды. В 1961 г. его мощность увеличили до 109 л.с. (модель ЗИЛ-157К), заменили двухдисковое сцепление на однодисковое, а с 1978 г. грузовик начали выпускать с двигателем, в котором ряд узлов был унифицирован с мотором автомобиля ЗИЛ-130 (эту версию называли ЗИЛ-157КД). Коробка передач с 5 передачами вперед и одной назад была также усилена, причем до 1961 г. выпускалась с пятой, повышающей передачей, от которой в дальнейшем отказались. Двухступенчатая раздаточная коробка с принудительным включением переднего моста по сравнению с ЗИС-151 выпускалась с износостойкими шестернями и новыми уплотнениями, а карданная передача была спроектирована заново. Передача момента к заднему мосту осуществлялась с помощью промопоры, закрепленной на среднем мосту. Ведущие мосты получили существенно усиленные кожухи полуосей, новые ступицы и тормоза. Число шпилек крепления колес увеличилось с 6 до 8.

Модификация ЗИЛ-157 со спецоборудованием
Водителю стало удобнее

Среди замечаний по модели ЗИС-151 были и претензии к кабине: неудобство посадки водителя на нерегулируемом сиденье, отсутствие отопителя, плохая ее пылезащищенность, неудовлетворительная вентиляция воздуха, а также неэффективная работа амортизаторов и большие силы, передаваемые на руки водителя от колес. Все перечисленное затрудняло работу шофера, превращая ее, особенно в зимнее время, в откровенную муку. Оказалось, что устранить недостатки было не так уж и трудно. В рулевом управлении конструкторы установили укороченные сошки, которые привели к значительному снижению сил ударов, передаваемых рукам, телескопические амортизаторы повысили плавность хода, водяной радиатор с электромотором, установленный в кабине, дополненный системой обдува ветрового стекла, позволил не замерзать зимой, новые сиденья с регулировкой и введение качественных уплотнений в кабине облегчили жизнь водителю. Жаль только, что в течение 30 лет выпуска машины не удалось снабдить ее гидроусилителем руля.

Высоту бортов ЗИЛ-157 рассчитывали под габаритную высоту крыши

ЗИЛ-157 первые испытания проходил с обычным брезентовым тентом из льна с примесями джута, от чего он провисал

В 1960-х для ЗИЛ-157 начали использовать брезентовый тент с пропиткой из вискозы и нитрорезины
Долгожитель-призер

Грузоподъемность вездехода на дорогах с твердым покрытием ограничивалась 4,5 т (с 1978 г. – 5,0 т), на грунтовых дорогах – 2,5 т. Грузовик преодолевал брод глубиной 0,85 м, развивал с полной нагрузкой на шоссе скорость до 65 км/ч, расходовал 42 л топлива на 100 км. При нормальном давлении в шинах (3,0…3,5 кгс/см2) ЗИЛ-157 выполнял транспортную работу по дорогам с твердым неусовершенствованным покрытием. При снижении давления до 1,5…2,0 кгс/см2 легко передвигался по мягкому и рыхлому грунту, а при 0,75…1,0 кгс/см2преодолевал песок, размокший грунт и размытые после ливня грунтовые дороги. Давление в шинах 0,5…0,7 кгс/см2 давало возможность свободно передвигаться по сырому лугу, заболоченной местности, а также успешно преодолевать глубокий снежный покров. Общая масса буксируемого прицепа при движении по шоссе составляла 3,6 т.

За высокие эксплуатационные параметры автомобиль получил Гранпри на Всемирной выставке 1958 г. в Брюсселе. Его экспортировали в десятки стран мира. Серийное производство моделей семейства ЗИЛ-157, куда входил добрый десяток всевозможных исполнений, продолжалось на Московском автозаводе им. Лихачева до 1988 г., т. е. в течение долгих лет после выхода в свет более современных машин ЗИЛ-131. В 1978–1994 гг. автомобиль собирали на Уральском автомоторном заводе (г. Новоуральск), в то время филиале ЗИЛа. Всего было изготовлено 797 934 автомобиля ЗИЛ-157 всех модификаций, которые многие называют «королями бездорожья».
